sabato 29 dicembre 2012

FREE

Tempietto /cornice sacrale in bassorilievo.




Per scaricare la depth map, clicca sulla foto e salvala.
To download the depth map, click on the picture and save it.



venerdì 7 dicembre 2012

Tavola Aspirante / Vacuum Table

Un altro accessorio che ritengo  necessario è la tavola aspirante.
Finalmente dopo mesi di attesa ho racimolato un pò di soldi per
comprare tutto il necessario alla costruzione della stessa.
Le regole essenziali per una buona riuscita del progetto sono:
- una buona pompa di spirazione
- un corretto disegno della tavola
- evitare qualsiasi perdita di aria
- rettificare la tavola per avere una perfetta planarità.
Come materiale della tavola ho scelto un pannello di
lexan nero da 28mm di spessore e di dimensioni appena più
grandi dell'effetiva misura necessaria, in modo che
possa poi effettuare una scontornatura.
Il disegno della tavola aspirante è abbastanza semplice:
dapprima facciamo i fori e relativi TCEI dei perni di fissaggio.
Una volta fatti questi fisseremo la tavola al piano macchina  ed
eseguiremo tutte le successive lavorazioni senza più muoverla.
-----------------------------------
Non fornisco un disegno CAD, perchè sarebbe inutile, in
quanto ognuno avrebbe esigenze diverse di misure.
Un esempio di disegno della tavola può essere il seguente:

Importante è aggiungere sulle penisole della tavola delle fresature a coce,
in modo da aumentare la superfice di aspirazione.

Una serie di foto che mostrano passo passo le fasi di costruzione della tavola:










Spero di aver fornito informazioni utili e resto a disposizione per
qualsiasi informazione in merito.
La prossima volta farò anche un reportage della pompa e
degli accessori per fare funzionare il tutto nel migliore dei modi.


mercoledì 28 novembre 2012

FREE

Profilo di Gesù in bassorilievo.


Per scaricare la depth map, clicca sulla foto e salvala.
To download the depth map, click on the picture and save it.

sabato 17 novembre 2012

Amplificatore Subwoofer

Questa volta ho deciso di bandire l'uso di acidi per incidere il circuito stampato.
Si tratta di un amplificatore per subwoofer per Home Theatre.
Quindi ecco tutti i passaggi  per "cnczzare" l'incisione del PCB direttamente sulla macchina.
La prima difficoltà che ho incontrato è quella di far coincidere le due facce del PCB,
per cui ho disegnato dei fori di riferimento attraverso i quali ho fissato la scheda.
Attenzione che i fori di riferimento devono essere posizionati equidistanti rispetto
al centro e non devono invadere le piste da tracciare.



Quindi disegnamo il nostro PCB con un programma preferito.
Qui trovate una lista di programmi utili allo scopo........PCB/DesignTools
Adesso lo scopo è di ottenere un tracciato delle piste in un formato
utile da dare in pasto al CAM, per cui possiamo salvarlo
in Gerber, DXF oppure in BMP, che andranno successivamente
convertiti in gcode.
Otterremo così tre files gcode, lato sotto, lato sopra e foratura.


Ed infine il tutto completo con i componenti elettronici.


venerdì 9 novembre 2012

FREE

Elemento di ornamento in bassorilievo .
Per correttezza, dico che solo le geometrie sono di mia
modellazione, mentre i fregi floreali sono stati presi in rete
come modelli  generosamente offerti liberamente.


La disposizione dei fregi permette l'accoppiabilità di ogni singolo elemento,
senza limiti di lunghezza.


Oppure è possibile ricreare cornici più complesse.


Per scaricare la depth map, clicca sulla foto e salvala.
To download the depth map, click on the picture and save it


giovedì 25 ottobre 2012

Volantino MPG per Mach3 su LPT2

Dopo il volantino per il controler DESKCNC, ora vorrei condividere con voi
la mia esperienza su come improntare un volantino encoder su Mach3.
Le informazioni sul web, al solito, sono frammentarie e poco chiare e
al minimo intoppo si rischia di abbandonare tutto senza riuscire a portare
a termine l'accessorio.
Perciò , nei limiti del consentito, cercherò di essere quanto più chiaro possibile, permettendo
di intraprendere la costruzione "faidate step by step" anche per chi ha poca dimestichezza col saldatore.
Giusto per essere chiari fin dall'inizio, il volantino encoder , anche detto jog handwheel,
può essere implementato in due modi diversi:
- il primo è quello di montare e configurare una seconda parallela LPT2 sul nostro
computer, al fine di ottenere 13 pin utilizzabili per generare altrettante funzioni in Mach3;
- il secondo, molto più semplice , ma meno versatile, è quello di rinunciare ad
alcuni pin della LPT1, solitamente usati per finecorsa e di indirizzarli
per generare alcune funzioni in Mach3.
----------------------------------------
Quindi esaminiamo il primo caso, cioè l'utilizzo di una seconda parallela LPT2.
Procuriamoci una porta parallela PCI con relativi drive e installiamola
nel nostro computer

Dopoichè un'operazione molto importante è quella di cercare nel nostro PC
l'indirizzo della nuova parallela LPT2 e di inserirlo nella schermata di
Mach3 in "Port &Pin" nel riquadro LPT2.

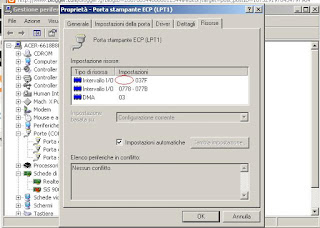

Quindi in WINDOWS andiamo in "Pannello di Controllo", "Sistema", "Hardware", "Gestione Priferiche"
e clicchiamo dalla lista la voce "Porte (COM e LPT),
selezioniamo LPT2 e clicchiamo due volte sopra.
Alla voce "Risorse" , prendiamo nota della sigla nel cerchietto rosso e
la riporteremo nella configurazione di Mach3 .




Altro punto essenziale è spuntare in Mach3 la voce "Port2 LPT Enable" e subito sotto
spuntare l'abilitazione dei pin 2 a 9 come input.
ATTENZIONE......
I pin 1-14-16 e17 non sono utilizzabili, o meglio sono utilizzabili , ma solo come output.
Quindi quelli a noi utili saranno: 2-3-4-5-6-7-8-9-10-11-12-13 e 15.
Ok, per adesso abbiamo installato la seconda parallela e abbiamo preparato il
programma Mach3 a funzionare con essa.
Ora bisogna procurarsi tutto l'occorrente per la costruzione del volantino,
materiale facilmente recuperabile e  qui di seguito elencato:
-1 un piccolo box di plastica o metallo per elettronica
-1  rotary encoder
-1 commutatore 2 vie, 4 posizioni
-1 commutatore 2 vie, 3 posizioni
-16 resistenze da 1/4 watts
-1 condensatore 47uF 16V
-2 condensatori 150pF
-4 pulsanti NO
-7 Led
-1 Pulsante di emergenza NC
-3 manopole
Avrete capito che tutto l'occorrente  supera appena  una decina di euro,
a fronte delle circa 150/200 euro chiesti per un volantino già pronto,
nel quale, seconda parallela e configurazione sono sempre a carico vostro.
NOTA:
per l'encoder rotativo, io ho scelto un modello economico e di facile reperibilità,
più che sufficiente ad un uso hobbistico, ma nulla vieta di comprare modelli
ottici per uso professionale.
Vedi esempi.......




Allora? Avete comprato tutto? Costoso eh?
Bene, ora  possiamo passare a
costruire il nostro volantino, dopo aver attentamente valutato la
disposizione dei vari componenti sul box scelto.
Per il mio modello ho utilizzato un profilato di alluminio,
sul quale ho fresato le asole per i pulsanti e per l'encoder.
Le scritte sono state eseguite con la mia piccola  laser da 40w.
Ho anche provveduto a montare 4 led alta luminosità
sotto la manopola dell'encoder, in questo modo ho ottenuto
un piacevole alone di luce visibile al buio.
Alcune foto del mio volantino......




Bene! Adesso riferendoci allo schema sotto, passiamo a
montare il tutto. Dato la semplicità del circuito, io l'ho montato
 in aria, ma nulla vieta di crearsi un piccolo circuito stampato
dove alloggiare le resistenze o quant'altro.
Schema elettrico....


Ora la nota dolente........configurare i vari pin e relative  funzioni.
Ma non preoccupatevi, ci vuole più a dire che a fare, follow me.....
Bisogna assegnare in Mach3 un codice OEM ai vari tasti e memorizzarlo
nel pin della LPT2 corrispondente.
I codici OEM e loro descrizione li trovate qui........OEM buttons
Questi codici vanno inseriti in Mach3 in "System Hotkey", nel riquadro "Trigger OEM Code".




Come potete vedere ad ogni numero viene associato un codice OEM
e questi numeri rappresentano le uscite triggerate che trovate in
"Port & Pin"-"Input Signal".
Una volta inseriti tutti i codici OEM che ci interessano, passiamo
a settare il pin corrispondente sull' LPT2 associato a quel pulsante.
Ad esempio, al trigger 1 abbiamo associato il codice OEM 259 (sel. asse X )
che corrisponde nello schema elettrico, al pin LPT2 n. 2,
al trigger 2 abbiamo associato 260 (sel. asse Y) che corrisponde al pin 3
e così via per tutti gli altri.
Ricordate di spuntare in verde la voce "Active Low"


Infine, dobbiamo settare l'encoder.

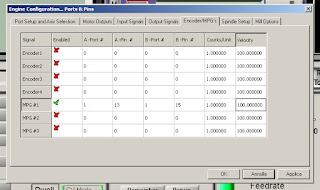

Quindi andiamo in "Port & Pin"-"Encoder MPG's" e
nella stringa MPG1 settiamo la porta 2 e i pin relativi.


Dove "Count/Unit" indica l'unità per ogni scatto dell'encoder e
"Velocity" indica il tempo con cui raggiunge la max velocità,
per cui questo valore più è basso , tanto più veloce sarà la risposta.

Nelle foto sopra ho mostrato i pin e le funzioni da me scelte per il mio
jog, ma siete liberi di associare ai pulsanti qualsiasi codice OEM
che volete, scegliendoli nella lista OEM


---------------------------------
Adesso esaminiamo il secondo metodo, più semplice, utilizzando
la sola parallela LPT1, nella quale però, dobbiamo rinunciare ad alcuni pin
per indirizzarli al nostro volantino.
I pin che possiamo utilizzare sono 10-11-12-13-15, cioè gli input.
Normalmente questi pin vengono utilizzati per i fine corsa, ma spesso
nelle macchine hobbistiche questi non vengono montati, per cui li si
può sfruttare per il nostro volantino.
Ovviamente le funzioni a disposizione saranno minori ( 5 contro 13), ma comunque
utili a confezionare un valido volantino.
Riferendosi a quest'altro schema montiamo il tutto e poi passiamo alla configurazione.
Schema elettrico.....



Per la configurazione riferirsi alle foto sotto..........
inutile ripetermi, dovrebbe essere chiara la procedura.




NOTA:
Il pulsante di Emergenza, deve essere collegato il serie a quello
già esistente sulla vosta elettronica.

Avrete notato che i volantini richiedono una tensione di 5V, non presente
sulle parallele. Per ovviare a ciò basta prelevarli dalla presa USB presente
sul PC e portarli direttamente nella spina parallela collegando i 5V e la massa
ai fili corrispondenti . Per estrapolare i 5V dalla presa USB riferirsi a .....USB
Vedi foto......



Spero di non aver dimenticato nulla .
Per qualsiasi chiarimento scrivetemi.
Fin qui detto ha  scopo illustrativo ed è testato e funzionante.
Chi vi scrive non si assume alcuna responsabilità per danni a cose
 o persone derivanti da una cattiva interpretazione e/o esecuzione.

lunedì 22 ottobre 2012

Celtic Knot

Un generatore di nodi totalmente configurabile, che lavora in 2D e 3D.
La versione è ancora beta, ma sembra funzionare senza problemi.
Offre infinite possibilità di disegno e permette il salvataggio sia come
immagine e sia come  modello 3D in formato standard STL.
Il software è opensource, disponibile in come installazione Windows,
in lingua italiana e non ultimo totalmente gratuito.
Per scaricare il software..... Knot
Alcuni screenshot del software.....






giovedì 18 ottobre 2012

FREE

Bassorilievo di un profilo di donna dell'antica Roma


Per scaricare la depthmap, clicca sulla foto e salvala.
To download the depthmap, click on the picture and save it


venerdì 28 settembre 2012

FREE

Pergamena antica in bassorilievo.
Basta inserire un testo per personalizzarla
con qualsiasi CAD.



Per scaricare la depthmap, clicca sulla foto e salvala.
For the  depthmap download, click on picture and save it.



FREE

Cornice specchiera con ornamenti floreali.


Per scaricare la depthmap, clicca sulla foto e salvala.
For the  depthmap download, click on picture and save it.



lunedì 24 settembre 2012

martedì 11 settembre 2012

Cavalli

Bassorilievo con soggetto un gruppo di cavalli  con cornice.
In questo caso il mio lavoro si è ridotto allo sfondo e alla cornice.
L'immagine depth map dei cavalli è stata scaricata girovagando


giovedì 30 agosto 2012

Da Vinci

Bassorilievo dallo studio di Leonardo Da Vinci
della Madonna con bambino e Sant'Anna.


lunedì 27 agosto 2012

FREE

Un bassorilievo un pò particolare.....
in evidenza solo la bocca, molto sensuale.



Per scaricare la depthmap, clicca sulla foto e salvala.
For the  depthmap download, click on picture and save it.
