Artcam : Halftoner avanzato

Continuiamo il tutorial sulle foto incise a mezzitoni, soffermandoci,
questa volta, sulle foto riprodotte con matrice di punti.
Chi ha seguito lo scorso tutorial, sostanzialmente, non vedrà particolari
differenze tra le due procedure se non quella relativa ai patterns
vettoriali e alla strategia di lavorazione.
Infatti adesso, invece di costruire un pattern di vettori lineari, dovremo
creare una matrice di punti circolari sulla foto.
Qualcuno ricorderà che ho già affrontato questo argomento in passato  Halftoner.
Diciamo che questa è un'altra tecnica in Artcam per ottenere la stessa cosa


Partiamo col nostro solito esempio:
tanto per non fare torto a nessuno, importiamo in Artcam
un'altra "bonazza" del jetset e stabiliamo le  dimensioni tipiche
del modello , 130x100 (x,y) per una profontità di 1.5mm.
Al solito consiglio di delineare un vettore chiuso attorno
alla zona d'interesse per limitarne la lavorazione.




Scegliamo una fresa Vbit per l'incisione con un anglo di 60 gradi.
Dalle relazioni matematiche riportate nello scorso articolo, abbiamo visto che:
   fresa 60°  t = 1.155 x p
fresa 90°  t = 2     x p
    fresa 120° t = 3.464 x p
dove "t" questa volta caratterizza la distanza minima tra i centri dei punti circolari e
"p" indica la profondità di incisione.
Quindi nel nostro esempio avendo scelto una Vbit di 60° e una profondità di 1.5mm avremo:
t = 1.155 x 1.5 = 1.7325

Però, se ricordate bene, avevo raccomandato di maggiorare
tale distanza di almeno 0.5mm per evitare che due o più
punti adiacenti di massima profondità,  possano accavallarsi fra loro .
Adesso perciò sappiamo che la matrice di punti deve avere
una distanza tra un punto e l'altro di :
1.7325 + 0.5 = 2.2325mm.
Quindi abbiamo i dati per costruire la matrice di punti circolari.
Disegniamo un piccolo cerchio e aiutandoci con la funzione
COPIA E RUOTA BLOCCO
creiamo una  matrice tale da riempire interamente il contorno di lavorazione.
E' essenziale capire che la dimensione dei cerchi non è importante, ma è
d'obbligo rispettare la distanza tra i loro centri (nel nostro esempio 2.2325mm).





Come già visto nell'articolo precedente la funzione
RITAGLIO VETTORI
ci permetterà di limitare la matice all'interno del vettore contorno.




Alcuni esempi di matrice di cerchi   "a spirale, a 45 gradi  e lineare".




Sembra superfluo aggiungere che la matrice di punti può avere qualsiasi forma,
deformazione o quantaltro  la vostra fantasia vi suggerirà, per
ottenere un lavoro unico e personalizzato.


Passiamo quindi alla lavorazione
Sembra quasi banale dire che useremo la strategia FORATURA.
C'è da dire che,  mentre, nello scorso articolo avevamo inserito una profondità
di incisione pari a zero, in questo caso, poichè Artcam non accetta
lo zero per il drilling , inseriremo una profondità fittizia di 0.001mm.
Allo stesso modo, in
TRASFORMAZIONE TOOLPATH
proietteremo la foratura sul rilievo




Di seguito i risultati :





Considerazione:
mi rendo conto , giustamente,  che qualcuno obietterà
sul perchè fare tutto stò casino , se esistono programmi.,
peraltro gratuiti, che lo fanno automaticamente.

La risposta è molto semplice.
Chi , come me , si cimenta in questo hobby, ha voglia di imparare
cose nuove e sperimentare situazioni che esulano dallo standard.
La libertà di decidere e l'applicazione del proprio estro, partorisce nel bene
o nel male,  l'univocità dell'essere umano e delle sue creazioni, bandendo così
 l'effetto fotocopia,  più modernamente detto globalizzazione:
cioè fare tutti la stessa cosa, allo stesso modo e, spesso, alla stessa ora.

Dubbi, domande e suggerimenti non saranno ignorati.

Arrivederci.

mercoledì 29 luglio 2015

Artcam : PhotoVCarve avanzato


Oggi fortunatamente in rete troviamo ottimi programmi gratuiti che
permettono questa tecnica di riproduzione di una foto  su supporti di legno o
plastiche ,con l'ausilio di una macchina a controllo numerico.
Alcuni di questi programmi hanno delle funzioni interessanti che
che si discostano dalla routine delle classiche linee dritte , ma nessuno,
 almeno per quelli che conosco, permette la totale e libera
personalizzazione delle forme di incisione che possono rendere un lavoro unico.

Allora ho pensato ad Artcam e ad alcune sue prerogative che spesso
sono dimenticate o ignorate e che invece con un pizzico di fantasia possono
trasformare un' incisione standard in una dalle caratteristiche uniche.

Vediamo come con un esempio:
scegliamo la foto  che vogliamo incidere e, come già sappiamo ,
importiamola in Artcam e diamole delle dimensioni a piacere
130x100 mm (x,y) con una profondità di circa 1.5 mm (z).
Tralascio tutte le raccomandazioni di scegliere una buona foto
e, magari, di migliorarne il contrasto, se necessario,
prima di importarla ,  ritenedo la cosa già nota.
Scontorniamo il viso con un vettore (opzione consigliabile , ma non obbligatoria)
per limitare la lavorazione alla sola parte che ci interessa.




Adesso la parte più importante, cioè creare un pattern di vettori
guida per l'incisione. Qui la fantasia dell'operatore  può
sbizzarrirsi, creando delle texure vettoriali personali.

Alcuni esempi di vettori:
partiamo sempre da un vettore centrale, che poi con la funzione
OFFSET VETTORE repichiamo via via per 2mm fino al vettore
bordo  precedentemente disegnato.






Per ritagliare perfettamente il pattern  con il bordo , ci aiutiamo con la funzione
RITAGLIO VETTORI limitando così l'insione alla sola zona d'interesse.



Adesso che abbiamo creato i patterns, passiamo alla lavorazione,
scegliendo come strategia la LAVORAZIONE SU VETTORE.
Dati:
fresa Vbit 60 gradi
profondità  0 mm (sì , deve essere zero)




prossimo passaggio è quello di proiettare la lavorazione sul rilievo
con la funzione TRASFORMAZIONE TOOLPATH

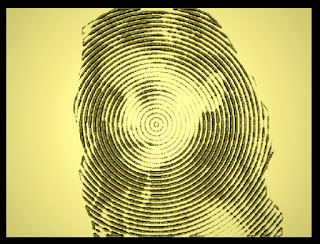

Di seguito i risultati:






Ovviamente ho fatto degli esempi banali e poco definiti, solo per far
capire la procedura,  ma pensate alle potenzialità che si prospettano.



A questo punto i più arguti si domanderanno come stabilire
il rapporto tra le distanze delle passate (vettori) e la profondità d'incisione.
Il mio consiglio è quello di disegnarsi dei coni che simulano le frese
Vbit nelle angolazioni più comunemente usate, cioè  60°, 90° e 120° e
calcolarsi in base alla profondità di incisione lo spazio giusto tra le  passate.
Vedi esempio:



Come vedete, a piè foto, ci sono le relazioni matematiche (proporzioni)
per determinare la distanza fra passate in conseguenza
dell'angolo di fresa e della profondità d'incisione.
Per una Vbit di 60° la relazione è   1 : 1.155 = p : t
(si legge "1 sta a 1.155 come pi sta a ti")
per una Vbit di 90° la relazione è           1 : 2 = p : t
per una Vbit di 120°la relazione è     1 : 3.464 = p : t

Faccio un esempio:
supponiamo di importare una foto di dimensioni 133x100 (x,y) ,
con  una profondità di incisione di 1.5mm e scegliamo
una fresa di incisione  Vbit di 90°.
 In base alla proporzione matematica come in foto , ragioniamo così:
1 : 2 = p : t
dove "p" è la profondità scelta per il rilievo (nel nostro caso 1.5mm)
e  "t " è la  distanza tra i vettori  pattern (ancora ignota).
Quindi per la formula inversa avremo che
t = 2xp/1 da cui ,  2x1.5/1 = 3
Quindi, in sintesi, per una Vbit di 90° e una profondità
di 1.5mm la distanza fra le passate deve essere  3mm.
In realtà questa distanza di 3mm deve essere sempre maggiorata
di almeno  0.5mm,  per scongiurare che le passate più profonde
si accavallino l'una sull'altra rovinando il lavoro.
Il medesimo ragionamento si farà per ogni fresa e per
ogni profondità scelta,  avendo accortenza di usare
la relazione corrispondente all'angolo della Vbit scelta per la lavorazione.

Alla luce di quanto detto fino ad ora, un'applicazione un pò più elaborata
potrebbe essere quella di seguire con i vettori i lineamenti del viso , collo e
capelli , anche se in modo molto sommario, ottenendo così dei risultati
decisamente più interessanti rispetto alle semplici forme geometriche.



Spero di essere stato chiaro,  o quantomeno
comprensibile e comunque rimango a disposizione
per eventuali chiarimenti e domande.
La prossima volta vedremo la stessa tecnica, questa volta , però ,
applicata ai dots, con situazioni nuove e divertenti.
Buone vacanze.
