Volantino DeskCnc 2da generazione

Come si dice? Il bisogno aguzza l'ingegno.

Avendo necessità di azionare gli assi della mia cnc con un volantino preciso e non trovando in rete

nessuna notizia riguardo all'applicazione di un encoder rotativo al DeskCnc, ho

deciso di iniziare una serie di prove arrivando così alla soluzione del problema.

Quindi, chi fosse interessato a collegare un volantino al proprio controller DeskCnc,

troverà in questo post tutto l'occorrente per farlo.
IMPORTANTE :
Per abilitare il volantino, prima bisogna spuntare JogEnable dal menù tendina del programma.

Ho previsto queste funzioni:

 - volantino encoder UP & DOWN
- selezione asse X, Y, Z e A
- selezione STEP x1, X10, X100
- funzione START e PAUSA
- tasto SAFETY KEY (attiva il volantino solo se premuto)
- tasto EMERGENZA

Schema elettrico / Schematic
Clicca per ingrandire / Click for zoom

Il mio prototipo funzionante.

FREE

Bassorilievo del super eroe Capitan America.

Questo rilievo è stato fatto utilizzando il  Bas-relief compositing node patch di Blender.

Per scaricare la depthmap, clicca sulla foto e salvala.

For the  depthmap download, click on picture and save it.

FREE

Bassorilievo di un busto di donna con velo e cornice .

 Per scaricare la depthmap , clicca sulla foto e salvala.

For download depthmap, click on picture and save.

Da viso a 3D

Lookis Faceworx

Un interessante software per costruire da una foto frontale e una laterale

di un viso , un modello 3D in modo molto accurato.

Infatti il programma in questione, rispetto ad altri simili, da la possibilità

di editare attraverso linee di fisionomia modificabili, una somiglianza

più accurata.  Ovviamente il risultato è salvabile in un modello OBJ.

Dimenticavo di dire che anche questo software è assolutamente GRATIS.

Per scaricare il software clicca quì

FREE

Questo e un basso rilievo fatto tempo fà .

E' il tentativo credo riuscito del volto di Dante Alighieri

sommo poeta noto soprattutto per la  Divina Commedia .

Per scaricare la depthmap, clicca sulla foto e salvala.

For the  depthmap download, click on picture and save it.

PYCAM

Dal mondo opensource un software CAM molto interessante.

Interfaccia utente molto gradevole e intuitiva, accetta files STL,

DXF, SVG e PS con editing .

Generazione del GCODE con le strategie più usate e una buona visualizzazione del

modello anche in simulazione.

Assolutamente da provare, soprattutto considerando che è GRATIS.

Versione standalone (senza installazione) scarica





FREE

Rilievo del volto di Giulio Cesare

Per scaricare la depthmap, clicca sulla foto.
For the  depthmap download, click on picture and save it.

Leonardo

Viso di vecchio dal famoso schizzo di Leonardo

Creare una dephtmap con Photoshop

Un altro piccolo e semplicissimo tutorial per ottenere una quasi depthmap
 con l'ausilio di AdobePhotoshop.

Il metodo non ha pretesa di essere risolutivo, ma può diventare una buona base

di partenza per ottenere un discreto bassorilievo, oppure per bellissime incisioni.

Importante è scegliere una foto con buona esposizione di luce e con un

buon contrasto (l'esperienza la farà riconoscere a vista d'occhio).

Quindi:
-munirsi di Photoshop
-aprire la foto interessata
-dal menù tendina premere IMAGE, poi ADJUSTMENTS, quindi DESATURATE

-dal menù tendina premere IMAGE, poi ADJUSTMENTS, quindi INVERT
(questo secondo passaggio non sempre è richiesto)
-dal menù tendina premere IMAGE, poi ADJUSTMENTS, quindi AUTOCONTRAST
Ecco che avrete una scala di grigi pronta per essere passata ad un CAM ed elaborata per farne una fotoincisione o un rilievo.
Di seguito alcuni esempi dei risultati.

Ciondolo

Bassorilievo a ciondolo.

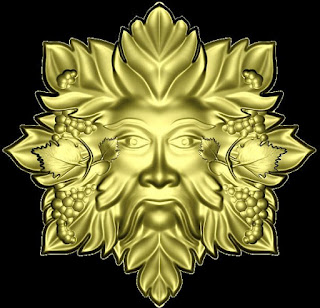

Bacco

Bacco.

Halftone con ArtCam

Un piccolo tutorial su come ottenere un'incisione di una foto a mezzitoni.

Apriamo normalmente in AC una foto per ricavare un rilievo, diamo le dimensioni volute e stabiliamo una profondità Zeta senza eccedere (max 3mm),



adesso andiamo a costruire un cerchio in alto a sx (ma volendo lo possiamo fare ovunque) di dimensioni molto piccole (0,1mm), perchè quello che interessa noi è di avere sostanzialmente un punto,

Ora con la funzione ripetizione, creiamo una matrice del cerchio costruito, su tutta la foto,
come dalle impostazioni seguenti.
A questo punto bisogna fare una considerazione su come stabilire la distanza tra i cerchi:
questo dipenderà dalla fresa VBit che useremo.....

La fresa Vbit di 60° non è altro che cono equilatero la cui base ha un DIAMETRO uguale a circa 1.55 volte la sua altezza (solo nel caso della fresa Vbit 60°).
Ad esempio:
utilizzando una Vbit di 60°, e una profondità di fresatura di 2 mm, il diametro sarà 2x1.55=3.1 mm .


- Quindi la distanza tra i cerchi deve essere maggiore o uguale a 3,1mm....in questo caso ho stabilito per per prova 3mm.
Per stabilire il numero di colonne e di righe della ripetizione, fare un calcolo approssimativo,
di quanti cerchi entrano nelle misure stabilite del modello e eventualmente eliminare gli eccessi.
Inutile dire che la matrice di cerchi può essere salvata per nuove applicazioni,
risparmiandoci ogni volta di rifarla.

In pratica abbiamo quasi finito:
andiamo in finitura 3D e selezioniamo lavorazione sui vettori,
stabiliamo una fresa Vbit secondo le nostre impostazioni del modello e otteniamo....

Simuliamo il risultato.....



Una prova su legno a fondo bianco e poi riempito i fori con vernice ad acqua nera.





Buon divertimento.

Leonardo da Vinci

Particolare della mano da un famoso schizzo di Leonardo.

Ballerina

Bassorilievo di una ballerina con cornice.

Icona

Icona di Gesù con drappo.

Mattonella

Mattonella greca con motivo floreale.

Botticelli

Madonna dell'Eucarestia .
Bassorilievo dal famoso dipinto del Botticelli.

Madonnina

Madonna con bambino incorniciata.

Natura morta

Cesto con frutta.....natura morta.

Volto di Dio

Questo rilievo è stato costruito dal particolare del volto di Dio dalla Creazione di Adamo
